渦街流量計

放大圖片	產品型號：
	產品品牌：	良恩一表
	當前價格：	2500元/臺
	最小起訂：	1臺
	供貨總量：	1000
	所在地：	北京平谷區
	發布時間：	2025-07-17 19:25

	查看更多其它設備供應信息

北京良恩一表科技有限公司

聯系人：劉經理女士((銷售))

電話：010-89924380

手機：18518719653

傳真：010-89924380

地址：馬坊鎮馬坊大街52號院1號樓716室

郵編：101200

網址：http://www.kjdzwh.cn/leyb11/

E-mail：1547573744@qq.com

詳細信息

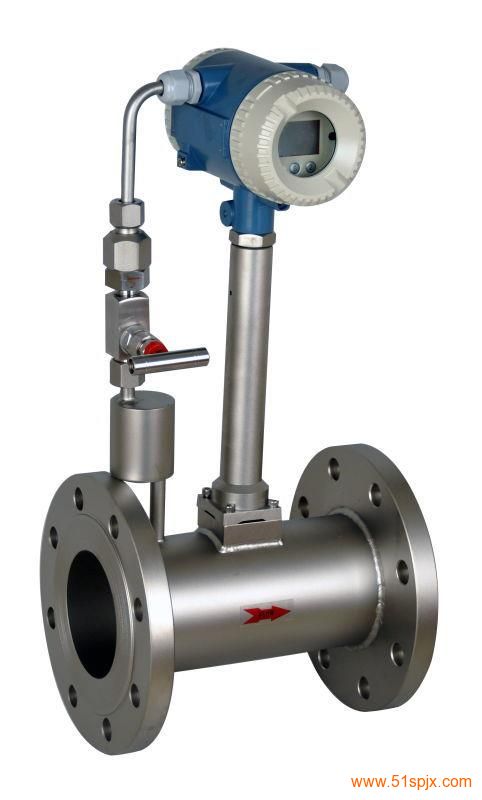

LE-LUGB系列管道式渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
　　　　　　　f=St×V/d
　　　　　　　式中：
　　　　　　　f 渦街發生頻率（Hz）
　　　　　　　V 旋渦發生體兩側的平均流速（m/s）
　　　　　　　St 斯特哈羅爾系數（常數）
　　這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便形成了一系列的交變電信號，經前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
產品特點
無可動部件，長期穩定，結構簡單便于安裝和維護;

傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;

精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%;

測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;

壓損小（約為孔板流量計的1/4～1/2），屬于節能流量?jī)x表;

安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;

采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;

采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;

由軟件對儀表系數非線性進行修正，提高測量精度;

采用EPROM對累積流量進行掉電保護，保護時間大于10年;

技術參數
執行標準

渦街流量計（JJG1029-2007）

儀表口徑

15、20、25、32、40、50、65、80、100、125、150、200、250、300

公稱壓力（Mpa）

1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）

精度等級

液體：±1%
氣體或蒸汽：±1.5%、±1%

量程比

1:10；1:15；1:20

傳感器材質

304不銹鋼、316（L）不銹鋼等

使用條件

介質溫度：-40℃～+250℃、-40℃～+320℃
環境溫度：-20℃～+60℃
相對濕度：5%～95%
大氣壓力：86Kpa～106 Kpa

信號輸出功能

脈沖信號、4～20mA信號

通訊輸出功能

RS485通訊輸出、HART協議等

工作電源

外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等

內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作

信號線接口

基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5

防爆等級

ExiaIICT5或ExdIIBT6

防護等級

IP65或更高（可訂制）
